Активный сабвуфер Audiocenter S3118A

Audiocenter S3118A — активный сабвуфер с DSP-управлением

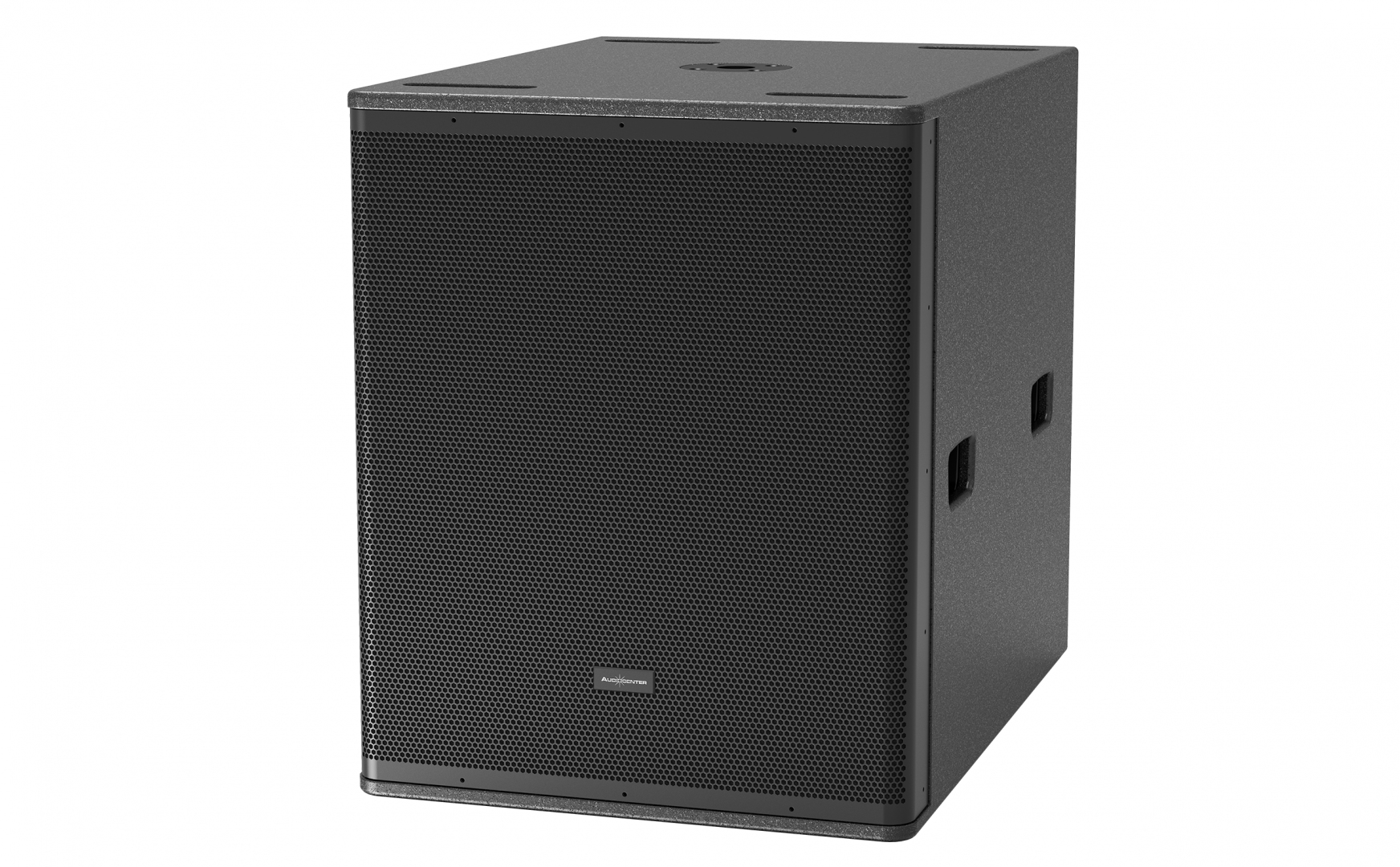

Audiocenter S3118A — компактный активный сабвуфер прямого излучения с цифровым сигнальным процессором (DSP). Модель спроектирована для озвучивания мероприятий, где требуется точная передача низкочастотного диапазона при значительном звуковом давлении. Встроенный алгоритм BrainCore выполняет глубокий анализ входного сигнала и обеспечивает его высококачественную обработку, что позволяет достичь стабильной частотной характеристики на уровне -10 дБ в диапазоне 30–140 Гц. Конструкция объединяет кастомный 18-дюймовый ферритовый громкоговоритель с 4-дюймовой звуковой катушкой, усилитель класса D пиковой мощностью 2000 Вт и DSP-процессор с частотой дискретизации 48 кГц. Корпус изготовлен из высококачественной березовой фанеры на станках с ЧПУ и рассчитан на стационарную инсталляцию и мобильное использование.

Усилительный тракт и DSP-платформа

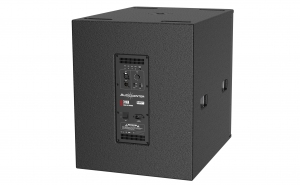

Усилитель класса D выдает 1000 Вт длительной мощности (стандарт AES) и до 2000 Вт в пике. DSP-процессор работает с разрешением 24 бит/48 кГц (по данным ряда источников — до 96 кГц/24 бит) и реализует три фабричных пресета фильтра нижних частот: 80 Гц, 100 Гц, 120 Гц. Выбор пресета осуществляется в зависимости от сцены и музыкального жанра. Переключатель фазы позволяет оперативно изменять полярность сигнала для компенсации взаимных помех при состыковке с другими излучателями. Все регулировки, включая громкость, выведены на заднюю панель, где также расположены разъемы Neutrik XLR (мама/папа) для приема и транзита линейного сигнала. Сквозной выход XLR дает возможность отправлять сигнал на другие акустические системы без дополнительных сплиттеров.

Акустика, корпус и монтаж

Излучатель представляет собой индивидуально разработанный динамик диаметром 18 дюймов с 4-дюймовой звуковой катушкой. Частотный отклик при нагрузке 8 Ом составляет 20 Гц – 20 кГц (±0,5 дБ), суммарный коэффициент гармонических искажений — менее 0,05%, интермодуляционные искажения — менее 0,05%. Штатное охлаждение — принудительное вентиляторное с конвекцией. Корпус из многослойной березовой фанеры имеет габариты 510×632×695 мм (Ш×В×Г) и весит 39 кг нетто. На каждой из четырех боковых граней предусмотрены интегрированные ручки для переноски. В верхней панели расположен стакан диаметром 35 мм для монтажа сателлита на штангу M20, что позволяет собирать систему «саб-сателлит». Допускается штабелирование сабвуферов и подвес через резьбовые отверстия M20 на задней стенке. Динамик закрыт прочной стальной перфорированной решеткой.

Эксплуатационные особенности и защита

Сабвуфер устойчив к перепадам питающего напряжения: рабочее напряжение 100–130 В / 220–240 В ±10%, 50/60 Гц. Потребляемая мощность при 1/8 выходной составляет 120 Вт. Схема защиты включает: защиту от постоянного тока, защиту от короткого замыкания, защиту от перегрева, защиту от перегрузки на входе и выходе, защиту от повышенного и пониженного напряжения, а также цепь мягкого старта. Такое количество уровней защиты продлевает срок службы и позволяет эксплуатацию в сложных условиях сценической работы.

Примеры применения

Audiocenter S3118A рассчитан на работу в составе активных акустических систем серий GTA, GTP, MA, SA3, K-LA12A, T45DSP. Модель устанавливают:

• в клубных и концертных залах вместимостью до 200-300 человек;
• на корпоративных мероприятиях, свадьбах и банкетах;
• на сцене как мониторный басовый портал;
• в составе инсталляций «саб-сателлит»;
• в репетиционных базах и студиях;
• в кинотеатрах и конференц-залах при необходимости расширения НЧ-диапазона.

Для помещений площадью свыше 150 м² может потребоваться установка двух и более устройств.
